产品展厅
产品展厅

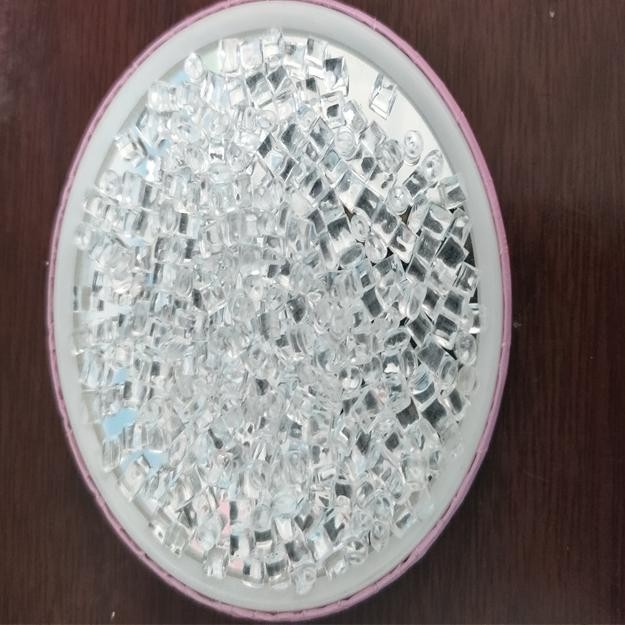

PC KG-10MRA高粘性
Makrolon® 6557
聚碳酸酯
Covestro - Polycarbonates
产品说明：
MVR (300 °C/1.2 kg) 10 cm3/10 min; flame retardant; UL 94V-0/3.0 mm; medium viscosity; UV stabilized; easy release; injection molding - melt temperature 280 - 320 °C; available in transparent, translucent and opaque colors
Makrolon® 6557 物性表
基本信息
黄卡编号
添加剂
特性
RoHS 合规性
外观
加工方法
多点数据
物理性能
额定值
单位制
测试方法
密度 (23°C)
1.20
g/cm3
ISO 1183
表观密度 1
0.64
g/cm3
ISO 60
熔流率（熔体流动速率） (300°C/1.2 kg)
10
g/10 min
ISO 1133
溶化体积流率（MVR） (300°C/1.2 kg)
10.0
cm3/10min
ISO 1133
收缩率
垂直流动方向
0.60 到 0.80
%
ISO 2577
流动方向
0.60 到 0.80
%
ISO 2577
垂直流动方向 : 2.00 mm 2
0.70
%
ISO 294-4
流动方向 : 2.00 mm 3
0.65
%
ISO 294-4
吸水率
ISO 62
饱和, 23°C
0.30
%
ISO 62
平衡, 23°C, 50% RH
0.12
%
ISO 62
硬度
额定值
单位制
测试方法
球压硬度
115
MPa
ISO 2039-1
机械性能
额定值
单位制
测试方法
拉伸模量 (23°C)
2400
MPa
ISO 527-2/1
拉伸应力
ISO 527-2/50
屈服, 23°C
66.0
MPa
ISO 527-2/50
断裂, 23°C
70.0
MPa
ISO 527-2/50
拉伸应变
ISO 527-2/50
屈服, 23°C
6.1
%
ISO 527-2/50
断裂, 23°C
130
%
ISO 527-2/50
标称拉伸断裂应变 (23°C)
> 50
%
ISO 527-2/50
拉伸蠕变模量
ISO 899-1
1 hr
2200
MPa
ISO 899-1
1000 hr
1900
MPa
ISO 899-1
弯曲模量 4(23°C)
2400
MPa
ISO 178
弯曲应力 5
ISO 178
3.5% 应变, 23°C
75.0
MPa
ISO 178
23°C
99.0
MPa
ISO 178
Flexural Strain at Flexural Strength (23°C) 6
7.0
%
ISO 178
薄膜
额定值
单位制
测试方法
Gas Permeation
ISO 2556
Carbon Dioxide : 23°C, 25.4 μm
16900
cm3/m2/bar/24 hr
ISO 2556
Carbon Dioxide : 23°C, 100.0 μm
3800
cm3/m2/bar/24 hr
ISO 2556
Nitrogen : 23°C, 25.4 μm
510
cm3/m2/bar/24 hr
ISO 2556
Nitrogen : 23°C, 100.0 μm
120
cm3/m2/bar/24 hr
ISO 2556
Oxygen : 23°C, 25.4 μm
2760
cm3/m2/bar/24 hr
ISO 2556
Oxygen : 23°C, 100.0 μm
650
cm3/m2/bar/24 hr
ISO 2556
可燃性
额定值
单位制
测试方法
Application of Flame from Small Burner - Method K and F (2.00 mm)
K1, F1
DIN 53438-1, -3
Burning Rate - US-FMVSS (> 1.00 mm)
passed
ISO 3795
Flash Ignition Temperature
460
°C
ASTM D1929
Glow Wire Test
EDF HN60 E.02
1.50 mm
750
°C
EDF HN60 E.02
3.00 mm
750
°C
EDF HN60 E.02
Needle Flame Test
IEC 60695-11-5
Method F : 1.50 mm
2.0
min
IEC 60695-11-5
Method F : 2.00 mm
2.0
min
IEC 60695-11-5
Method F : 3.00 mm
2.0
min
IEC 60695-11-5
Method K : 1.50 mm
1.0
min
IEC 60695-11-5
Method K : 2.00 mm
2.0
min
IEC 60695-11-5
Method K : 3.00 mm
2.0
min
IEC 60695-11-5
Self Ignition Temperature
530
°C
ASTM D1929
补充信息
额定值
测试方法
Electrolytical Corrosion (23°C)
A1
IEC 60426
ISO Shortname
ISO 7391-PC,MFLR,(,,)-09-9
薄膜
额定值
单位制
测试方法
水气透过率 (23°C, 85% RH, 100 μm)
15
g/m2/24 hr
ISO 15106-1
冲击性能
额定值
单位制
测试方法
简支梁缺口冲击强度 7
ISO 7391
-30°C, 完全断裂
14
kJ/m2
ISO 7391
23°C, 局部断裂
70
kJ/m2
ISO 7391
简支梁无缺口冲击强度
ISO 179/1eU
-60°C
无断裂
ISO 179/1eU
-30°C
无断裂
ISO 179/1eU
23°C
无断裂
ISO 179/1eU
悬壁梁缺口冲击强度 8
ISO 7391
-30°C, 完全断裂
12
kJ/m2
ISO 7391
23°C, 局部断裂
65
kJ/m2
ISO 7391
多轴向仪器化冲击能量
ISO 6603-2
-30°C
65.0
J
ISO 6603-2
23°C
60.0
J
ISO 6603-2
多轴向仪器化冲击力峰值
ISO 6603-2
-30°C
6300
N
ISO 6603-2
23°C
5400
N
ISO 6603-2
热性能
额定值
单位制
测试方法
热变形温度
0.45 MPa, 未退火
136
°C
ISO 75-2/B
1.8 MPa, 未退火
124
°C
ISO 75-2/A
玻璃转化温度 9
144
°C
ISO 11357-2
维卡软化温度
--
143
°C
ISO 306/B50
--
144
°C
ISO 306/B120
